汽车线束系统是相对薄弱和易损坏的零件
，在整车开发及使用历程中频发由于线路问题导致的整车功效失效问题
。本文主要通过对车辆制造环节线束系统引起的失效问题进行系统的归纳总结
，提出基于PDCA 计划的革新步伐
，有效地控制了线束在车辆开发及制造环节中的失效模式
。
　　随着汽车上电路数量与用电量的显著增加
，如何在有限的汽车空间中更有效合理地安排大宗整车线束已成为汽车制造业面临的问题
。文章对汽车生产中的线束失效问题进行归纳、总结和整理
，并提出改善计划
，为汽车线束的设计及安排起到一定的指导作用
。
　　1 汽车线束安排及失效方法
　　1.1 汽车线束安排方法
　　随着车辆宁静、智能及舒适性的生长
，传感器、摄像头及ECU 占据了一定的空间
，从而造成线束的安排空间越发狭小
，同时功效的增加意味着导线数量及体积不绝增大
。整车可装拆性和运输便当性等也对线束提出了更高的要求
。
　　图1 示出某车型线束漫衍图
，为便于运输和装配
，其将整车线束切割成10 个部分
。


　　1.2 汽车线束失效方法
　　线束是整车中较为薄弱的零件
，岂论是在制造、装配中
，照旧后续的使用中
，极易破损或失效
。文章从线束的制造、运输及整车的装配和后续使用等各个环节对线束的失效方法进行整理
，并对典范问题进行剖析
。
　　1.2.1 线束制造失效
　　汽车线束主要由导线、端子、接插件、包裹物、卡钉和线槽支架等组成
，不规则零部件的组成注定了线束制造是一种自动化水平较低、劳动密集型工业
。
　　众多的人工操作影响了线束的标准化
，因此线束制造历程中的失效是一种随机、不可控的失效方法
。表1 示出汽车线束在制造历程中最常见的失效方法
。需在制造的各个环节包管线束的制造质量：对机械设备设定合理的规格参数
，建立标准化人工操作及比劈面板
，最后对线束进行抽查和全方位检测
，从而包管线束的制造质量
。
　　1.2.2 线束装配失效
　　线束在实车上的安排依据整车装配工艺会被打散成多个部分
，从而提高了可装配性和可维修性
，但同时线束接口及定位件的增多意味着失效的概率增加
。文章结合整车在装配环节泛起的失效案例进行分类汇总
，以提高线束的装配可靠性
。

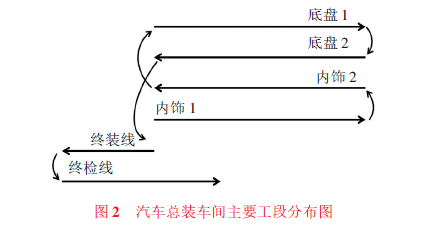

　　图2 示出汽车总装车间主要工段漫衍
。从图2 可以看出
，线束的装配从总装内饰工位险些连续到终装工位
，跨度很是大
，同时接触区域较多
。结合其失效方法及体现形式
，大致分为牢固性失效(40%)、功效性失效(20%)、外观性失效(20%)及其他失效方法(20%)
。
　　1)牢固性失效为线束自己的定位件在牢固孔位或扎带处脱落
，此类失效不影响功效和整车使用
。
　　2)功效性失效是一种比较严重的失效方法
，会引起整车某个功效的缺失
，严重的将影响到汽车行驶及驾驶者的宁静
。
　　3) 外观性失效是一种影响客户感知的失效形式
。
　　线束多安排在客户不易感知的区域
，但由于线束供应商工艺或空间等因素
，附着在其上的零件装配会受影响
，从而带来匹配或美观问题
。此类问题在前期设计时要考虑线束或接插件运动包络区域是否与周围零部件
　　有干预危害
，从而选择合适的位置安排牢固点
，包管在满足功效的情况下提高美观性
。

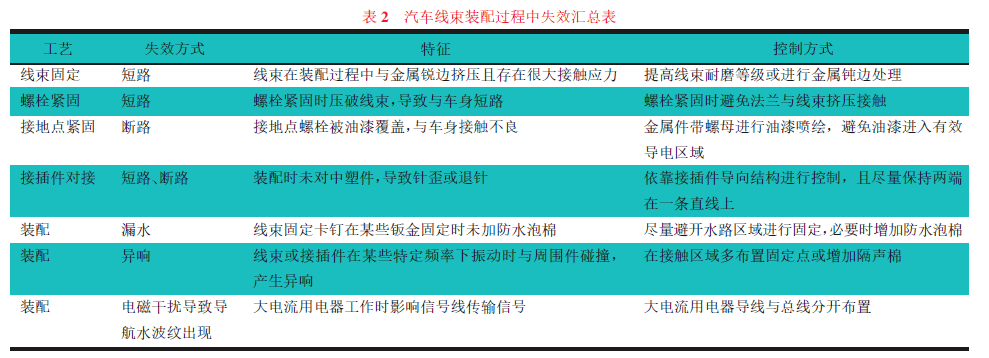

　　表2 示出汽车线束装配历程中失效方法及控制方法汇总
。
　　


　　1.2.3 线束耐久性失效
　　耐久性失效是一种随着汽车使用
，在中间环节形成的失效方法
，是陪同汽车生命周期随机爆发的
，具有不可预测性
，一旦失效会引起客户对品牌的极大诉苦
。此类失效多在运动件包络区域内爆发
，在线束抵达一定的磨损水平后爆发
，因此在初期不易察觉
。表3 示出汽车线束耐久性失效汇总表
。

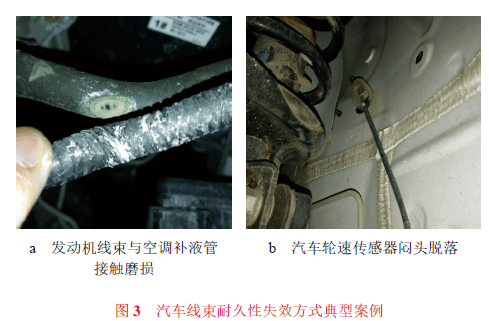

　　图3 示出2 种典范的汽车线束耐久性失效方法
，图3a 示出发动机线束与空调补液管之间因振动接触造成的磨损;图3b 示出汽车轮速传感器在运动到极限位置时闷头受力后脱落
。
　　


　　综上
，需严格控制线束在运动包络区域的安排
，同时针对线束的磨损
，需遵循严格的评估标准
。
　　2 线束设计可靠性提高步伐
　　线束设计是一个不绝提高和优化的历程
，同时应考虑其全生命周期

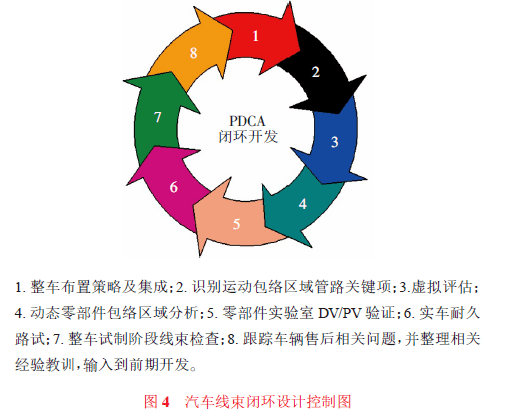

。文章结合PDCA 的控制计划提出线束开发设计闭环控制计划
，如图4 所示
。
　　


　　3 结论
　　线路在整车系统中属于比较容易泛起问题的一类零件
，只有在前期设计和项目阶段做好充分的管路评估
，才华高效地控制线路问题
。文章结合某车型线束自己制备和整车装配工艺
，总结了线束种种失效方法及控制方法
，同时提出线束PDCA 的控制要领
，结合后期失效模式
，在线束安排初期进行集成模拟及动态包络的虚拟剖析
，提高了线束开发的质量
，为线束在前期设计阶段提供了很好的借鉴
。
